Atmel AVR mikrokontrollerek JTAG programozasahoz, es debuggolasahoz.

HW:

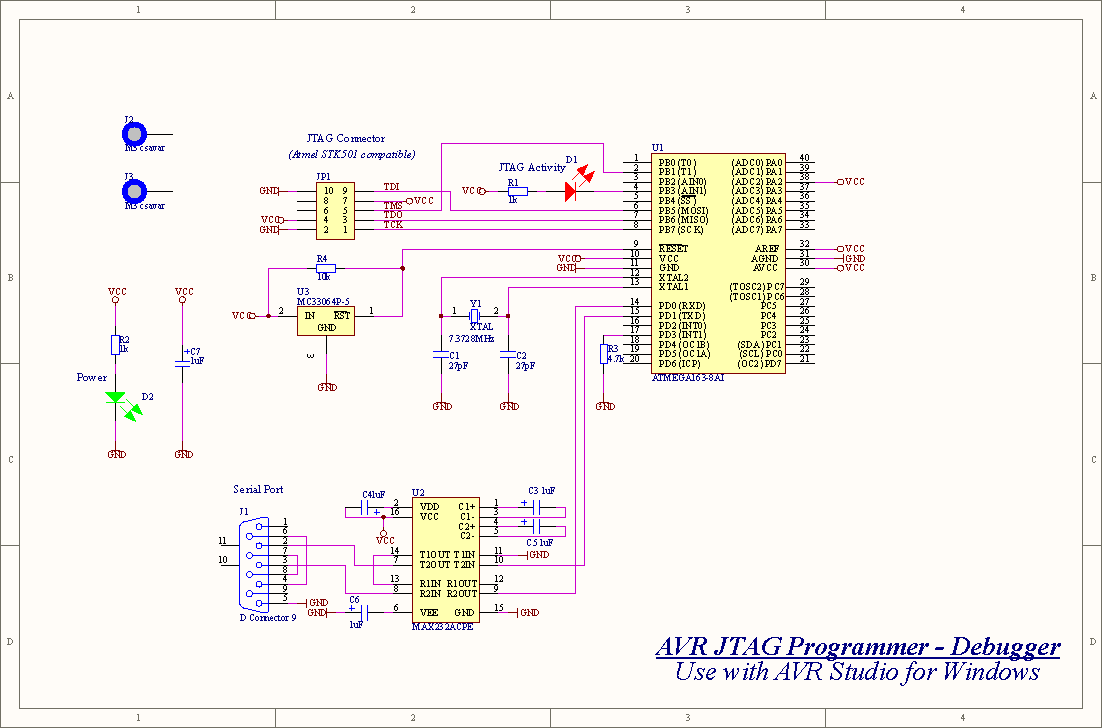

Kapcsolási rajzot több félét is lehet talalni a neten. (Linkek) Amit mi hasznaltunk, az valoszinuleg ezek kozul a legegyszerubb. A paneltervet AtomAmp keszitette.

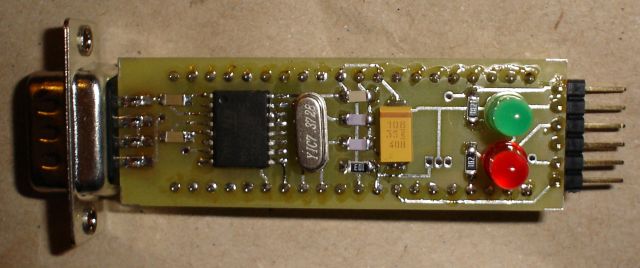

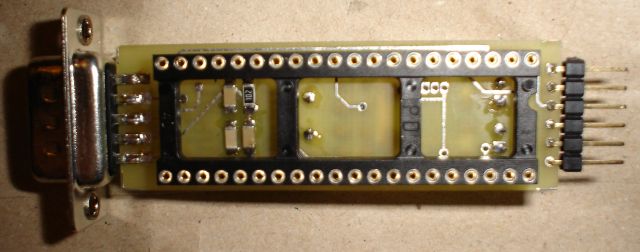

Képek a legyártott programozorol:
Top Bottom

    Lábkiosztás:
		1 	TCK	(ATmega128 PF4)
		2 	TDO	(ATmega128 PF6)
		3 	TDI	(ATmega128 PF7)
		4 	TMS	(ATmega128 PF5)
		5 	VCC
		6 	GND

Tools:
Az ATmega16 felprogramozasahoz kell egy programozo kabel. Ehhez egy (AVR ISP (STK200/300) parallel port interface) egyszerusitett valtozatat hasznaltam.

SW:
Most hogy megvan a hardware, es van mivel felprogramozni a programozot, mar csak firmwaret kell szerezni. Az AVR Studio automatikusan megupradeli a firmwaret, de ehhez eloszor bele kell tolteni egy AVRPROG kompatibilis bootloadert. En az avrprog_boot 0.75-os verziojat tudom javasolni. A makefile-ban a bootice uzemmodot es 115200 baud rate-t valasztva. Programozasnal a bootloader meretet kell jol beallitani es a bootloader reset vektort engedelyezni. Miutan az AVRStudio az AVRprog-gal letolti az uj firmwaret a bootloader resetet ki kell kapcsolni. Masik lehetoseg, hogy a bootloaderben egy kapcsolo allasat figyeljuk vagy varakozast allitunk be, es ennek alapjan inditjuk a letoltest vagy a foprogram futtatasat.
Regebben egy masik bootloaderrel probalkoztam. Az AVRPROG nalam felismerte, de az ATmega16-ba nem toltotte be a firnwaret. Ezert egy Serial Monitorral lementettem a komunikaciot, es egy script segitsegevel raw, majd Intel hex filet csinaltam belole, es manualisan toltottem fel az elobb is hasznalt kabellel. A programozashoz a ponyprog programot hasznaltam.

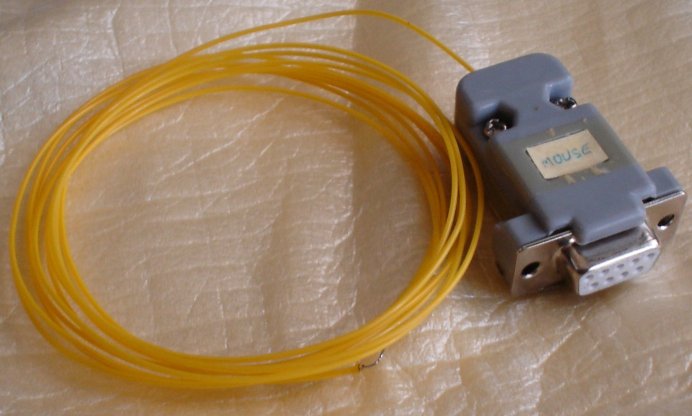

RS232 lehallgató :)
